Datenverarbeitung

Verarbeitung von Messdaten durch Software und Drucker

Messdaten können über die serielle Schnittstelle der MAV-Prüfgeräte (bei ETM-Geräten auch über Ethernet) mit Hilfe eines Verbindungskabels an einen angeschlossenen PC oder direkt an einen Drucker übergeben werden.

Zu diesem Zweck bieten wir Ihnen u.a. diverse Softwarelösungen an. Unser Lieferprogramm umfasst unterschiedlich komplexe Programme zur Verarbeitung von Messwerten sowie ein Programm, das Sie während der Kalibrierung unterstützt. Die Software wird auf einem PC installiert, an den wiederum ein MAV Gerät angeschlossen wird. Für den Betrieb der Geräte ist die Software nicht  erforderlich, kann aber eine sehr sinnvolle Ergänzung darstellen.

Nachfolgend werden Ihnen sämtliche Softwarelösungen, ein Tischdrucker für den direkten Ausruck von Messdaten sowie Zubehör für die Datenübertragung vorgestellt. Per Download der kostenlosen Trial-Versionen können Sie sich ein Bild vom Umfang der jeweiligen Software machen.

Software mavDATAex

mavDATAex Software
  • Software zur Darstellung und Auswertung von Messwerten in Microsoft Excel™ (nicht enthalten!).
  • Hinterlegen von Firmendaten, Prüfern etc.
  • Tabellarische Übergabe der Messwerte per Mausklick (inkl. Datum, Zeit, Prüfer).
  • Kontinuierliche Messwertübergabe im Rollmodus möglich.

Download der Demo-Version von mavDATAex

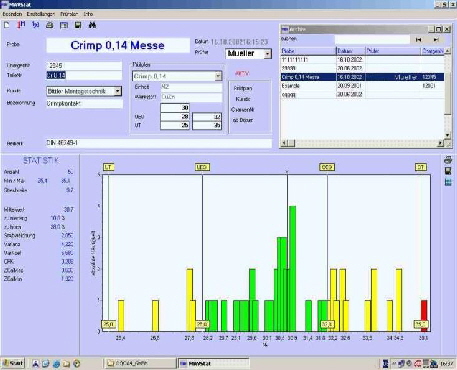

Software mavSTAT & mavSTAT_light

mavSTAT Software
  • Programme zur statistischen Erfassung von Messwerten (Einzelwerte) in Verbindung mit MAV-Messgeräten.
  • Hinterlegen von Prüfplänen, Kunden, Prüfern, Firmendaten etc.
  • Grafische Messwertdarstellung und statistische Auswertung einer Messreihe (Min, Max, Mittelwert, Streubreite, Standardabweichung etc.).
  • Übergabe der Werte zu Excel™ möglich.
  • Erzeugen von Messprotokollen.
  • Archiv.

mavSTAT enthält zusätzliche Funktionen, wie z.B.:

  • Regelkarten.
  • statistische Auswertung von bis zu 40 Messreihen gleichzeitig.

Download der Demo-Versionen von
mavSTAT & mavSTAT_light

Software mavGRAPH

mavGRAPH Software
  • Erfassung, Darstellung und Analyse von Kraft-Zeit-
    oder Kraft-Weg-Messungen in einem Verlaufsgraph
    (Kraft-Weg-Kurven können nur erstellt werden, wenn die angeschlossene Prüfstation über eine Längenmess-einrichtung verfügt - z.B. ETM-M!).
  • Zusätzliche tabellarische Messwertdarstellung.
  • Eingabe von Toleranzgrenzen und statistische Auswertung möglich.
  • Protokollausdruck möglich.
  • Datenbank, Archivierung.

Download der Demo-Version von mavGRAPH.



Software mavCALIB

mavCALIB Software
  • Software zur Unterstützung bei der Kalibrierung und Justierung von MAV Prüftechnik Test-Stationen
    (KMG und Lastmesszelle werden benötigt).
  • Anwendung durch Bediener vor Ort, Programm leitet Schritt für Schritt durch Kalibrierungs-Prozess.
  • Bedienungsfreundliche Oberfläche.
  • Einstellbare Prüfparameter.
  • Vergleich von Messwerten der Test-Station und des Referenzgerätes.
  • Grafische Ausgabe der Ergebnisse, automatische Kennzeichnung von Spezifikationsgrenzen.
  • Generieren von Kalibrierprotokollen durch mavCALIB.
  • Verwalten von Protokollen im Archiv.

Download der DemoVersion von mavCALIB.



Tischdrucker SP

drucker

Tischdrucker SP für den Anschluss an MAV-Prüfgeräte mit serieller Schnittstelle

  • Anschluss:  serielle Schnittestelle (RS232, 25pin)
  • Druckertyp: Hochgeschwindigkeits Matrix-Drucker (9 Nadeln)
  • Papierart:  76mm und 58mm Rollenbreite, Normalpapier
  • Druckgeschwindigkeit:  4,0 Z/s (42 Spalten)
  • Stromversorgung:   internes Netzteil 220-240V
  • Betriebssysteme bei
  • PC-Anschluss:   Windows 10/8/7/Vista/XP
  • Abmessungen mm (BxTxH): ca. 140x225x163
  • Zubehör:  Schnittstellenkabel, Papierrollen, Farbbänder

Anschlusskabel, Adapter etc.

PC - Kabel

PC-Kabel werden verwendet um MAV Prüfgeräte mit der seriellen Schnittstelle eines PCs zu verbinden.

Da unsere Prüfgeräte teilweise unterschiedliche Ausgänge besitzen, teilen Sie uns in Ihrer Anfrage bitte mit, für welches Modell Sie ein Kabel benötigen.



stitching-horizontal

RS232 - USB - Adapter

Da nicht jeder PC über einen seriellen Anschluss verfügt, kann ein Adapter verwendet werden, der an einen gängigen USB-Port angeschlossen wird.



stitching-horizontal

Drucker - Kabel

Datenkabel, das den Tischdrucker mit einem MAV-Prüfgerät verbindet.
